INGENIERÍA & CERTIFICACIÓN RETIE
TABLEROS
ELÉCTRICOS
Diseñamos, ensamblamos y certificamos soluciones de potencia, automatización y distribución bajo las normas más exigentes para la industria.
INGENIERÍA DE PRECISIÓN
Y POTENCIA SEGURA
En Disproel ofrecemos soluciones completas y a la medida en tableros eléctricos de baja y media tensión, concebidos para maximizar la continuidad operativa, la seguridad del personal y la eficiencia energética en las instalaciones industriales y comerciales más exigentes de Colombia.
Cada tablero que sale de nuestros talleres es producto de un riguroso proceso de ingeniería que integra componentes de primeras marcas mundiales, barrajes de cobre electrolítico de alta pureza calculados para soportar esfuerzos térmicos y dinámicos de cortocircuito, y cumplimiento absoluto del reglamento RETIE y la norma IEC 61439.
¿POR QUÉ ELEGIR
NUESTROS TABLEROS?
- Certificación de conformidad RETIE y NTC 2050
- Barrajes de cobre electrolítico 99.9% de alta conductividad
- Envolventes con grados de protección IP42, IP54 e IP65 / NEMA
- Integración con aparamenta de marcas líderes mundiales
- Cableado estructurado y rotulado termomarcado industrial
- Pruebas dieléctricas y de rutina certificadas en taller
ROBUSTEZ TÉCNICA
Y DISEÑO A MEDIDA
Envolventes Industriales: Fabricados en lámina de acero galvanizado o cold-rolled con acabado en pintura electrostática epoxi-poliéster horneada de alta durabilidad.
Modularidad y Expansión: Estructuras modulares que facilitan futuras ampliaciones de circuitos sin alterar la operatividad de la planta.
Seguridad Operacional: Segregación interna contra arcos accidentales (Formas 1 a 4) y enclavamientos mecánicos y eléctricos de seguridad.
Resistencia a Cortocircuito: Cálculo electrodinámico de soportería aislante para soportar corrientes de falta de hasta 65 kA y 100 kA.
PROCESO DE FABRICACIÓN
Y CERTIFICACIÓN
Levantamiento & Diseño
Análisis de unifilares, balances de carga, coordinación de protecciones y modelado constructivo en 3D.
Cálculo Térmico
Dimensionamiento de disipación térmica, ventilación forzada o climatización según el grado IP requerido.
Maquila & Envolventes
Corte láser, troquelado de precisión y pintura electrostática resistente a ambientes corrosivos.
Barrajes de Cobre
Mecanizado, doblado en frío, punzonado y aislamiento termoencogible para barras principales y neutro/tierra.
Ensamble & Cableado
Fijación de interruptores, canalización ranurada y peinado de cables con termomarcación de conductores.
Pruebas FAT
Ensayos dieléctricos de tensión aplicada, resistencia de aislamiento (Megado) y simulación funcional.
Certificación RETIE
Emisión de protocolos oficiales de pruebas, dossier técnico As-Built y acompañamiento en energización.
TIPOS DE TABLEROS
DISPONIBLES

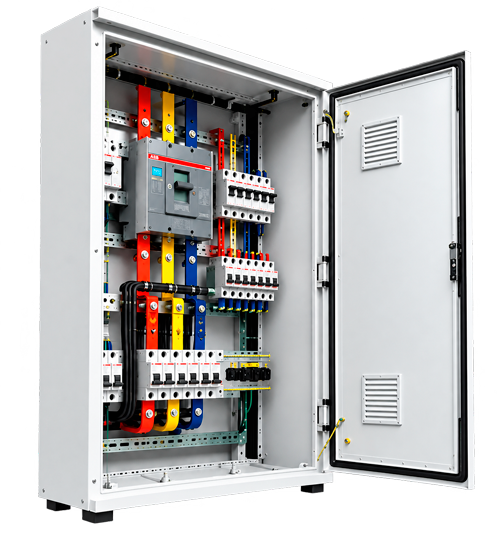

Tablero de Distribución y Potencia
- Hasta 4000 A
- Forma 2b / 3b / 4b
- Barrajes Cobre 99.9%
- RETIE Certificado
Eje central de distribución eléctrica en baja tensión para complejos industriales, centros comerciales y edificios corporativos. Diseñado con interruptores en caja moldeada o bastidor abierto con alto poder de corte y barrajes calculados contra esfuerzos de cortocircuito.
Solicitar Cotización

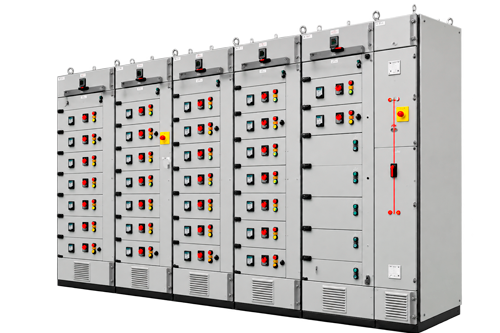

Tablero Control de Motores (CCM)
- Arranque Suave
- Variadores VFD
- Gavetas Modulares
- Protección Integral
Centralización ordenada y segura para comando y protección de motores eléctricos en procesos continuos. Equipado con contactores, arrancadores estáticos suaves, variadores de frecuencia y relés de protección contra sobrecarga, falla de fase y desequilibrio.
Solicitar Cotización

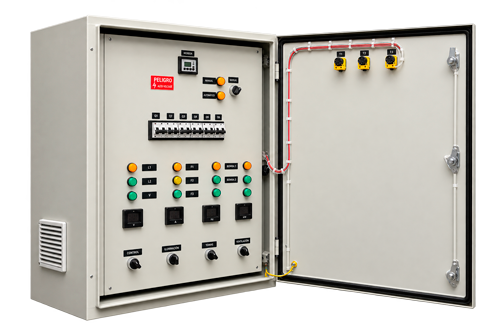

Tablero de Automatización y Control
- Autómatas PLC
- Pantallas Touch HMI
- Redes Industriales
- Señales Aisladas
Cuadros inteligentes diseñados para la gestión lógica y automatizada de líneas de producción, sistemas de bombeo y maquinaria. Incorporan autómatas PLC, interfaz hombre-máquina (HMI), fuentes respaldadas y conectividad Modbus/Ethernet para supervisión SCADA.
Solicitar Cotización

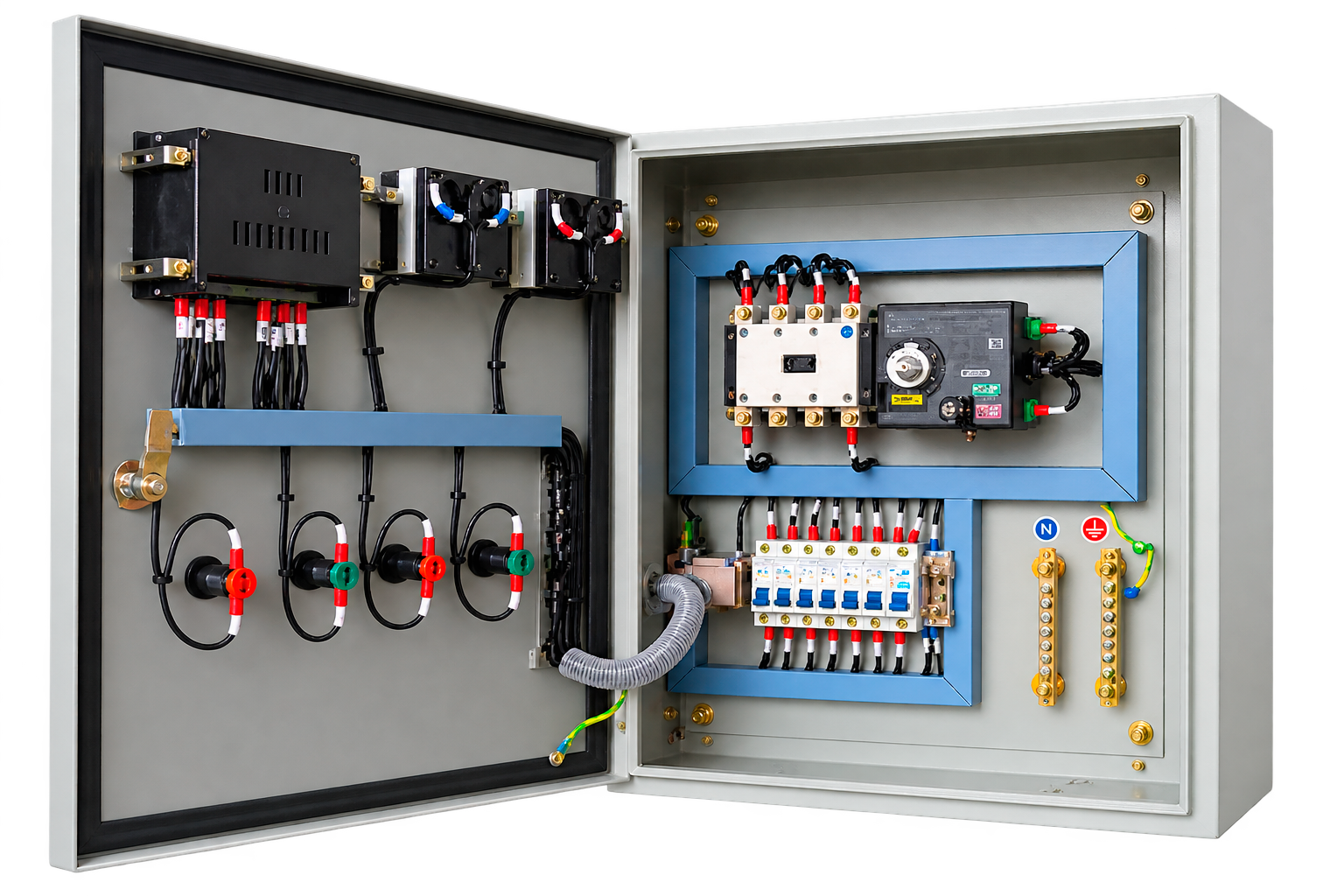

Tablero Transferencias Automáticas
- Enclavamiento Físico/Eléctrico
- Conmutación Rápida
- Supervisión de Red
- Cero Retornos
Aseguran la continuidad ininterrumpida del fluido eléctrico alternando automáticamente entre la red pública y plantas eléctricas de emergencia o fuentes fotovoltaicas. Incluyen controladores de conmutación inteligente y doble enclavamiento de seguridad.
Solicitar Cotización

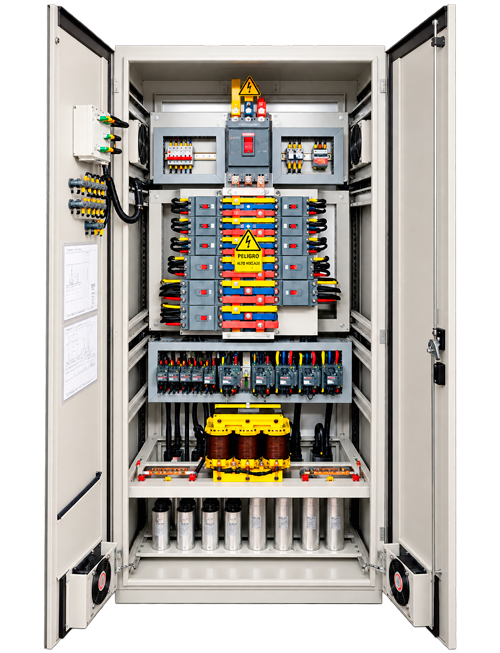

Tablero para Corrección de Factor de Potencia
- Control Automático
- Condensadores Hermann
- Reactancias Antiaramónicas
- Ahorro Tarifario
Bancos de condensadores automáticos que eliminan penalizaciones por energía reactiva inductiva y capacitiva en la factura eléctrica. Ensamblados con condensadores cilíndricos autorregenerativos HERMANN, contactores con resistores de precarga y reactancias de rechazo armónico.
Solicitar Cotización

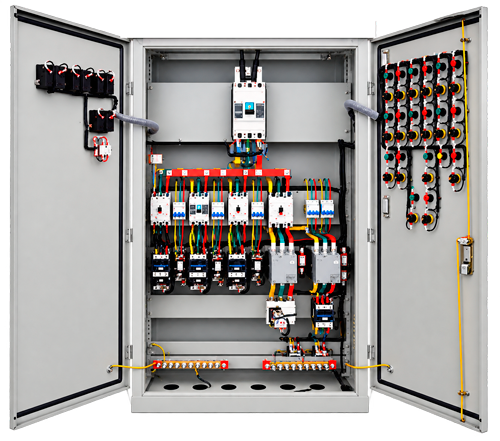

Tableros de Alumbrado
- Riel DIN / Enchufable
- 12 a 54 Circuitos
- Protección DPS
- Estructura Robusta
Solución confiable para la distribución de circuitos terminales de iluminación y tomas de fuerza en áreas comerciales, corporativas e institucionales. Construidos con barrajes de neutro aislado y tierra, y protección contra transientes de sobretensión.
Solicitar Cotización

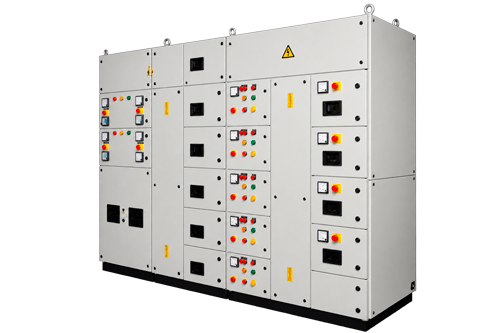

Tableros Regulados
- Tierra Aislada (IG)
- Supresión de Picos DPS
- Filtrado de Ruido
- Líneas Limpias
Especialmente diseñados para alimentar equipos electrónicos críticos, servidores, centros de cómputo y equipos biomédicos. Disponen de barraje de tierra aislada independiente (IG) y descargadores de sobretensión transitoria para evitar fallas por ruido eléctrico o armónicos.
Solicitar Cotización

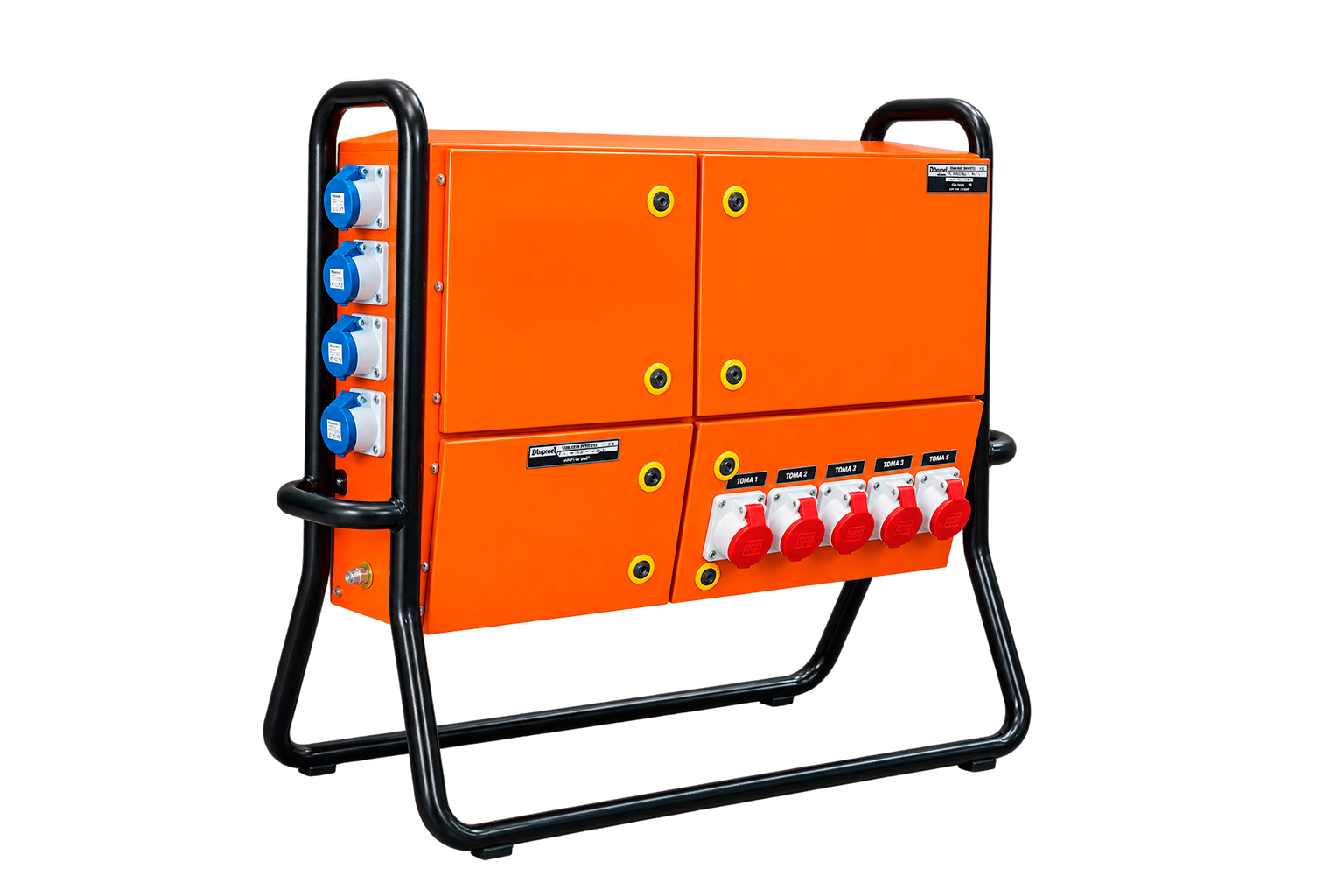

Tablero Móvil de Obra
- Portátil / Ruedas
- Tomas Industriales IP67
- Protección GFCI / Diferencial
- Parada de Emergencia
Estructuras portátiles y robustas con alto grado de impacto diseñadas para suministro provisional y seguro en obras de construcción, mantenimiento y montajes mecánicos. Cuentan con tomas de bloqueo industrial tipo clavija, interruptores diferenciales individuales y botón seta de parada de emergencia.
Solicitar Cotización
CUMPLIMIENTO NORMATIVO
Y ESTÁNDARES DE CALIDAD
Certificado de Conformidad
Todos nuestros ensambles cumplen cabalmente con los requisitos del Reglamento Técnico de Instalaciones Eléctricas de Colombia.
Estándar Internacional
Conjuntos de aparamenta de baja tensión tipo comprobado (PTTA/TTA) que garantizan aislamiento, resistencia térmica y operación segura.
Código Eléctrico
Cálculo y dimensionamiento riguroso de calibres, canalizaciones, distancias dieléctricas de seguridad y capacidad interruptiva.
Protección de Envolventes
Grados de estanqueidad IP42, IP54, IP55 e IP65 / NEMA 1, 3R, 4, 12 preparados para ambientes con polvo, humedad o intemperie.
SECTORES DE APLICACIÓN
Industria & Manufactura
Plantas de alimentos, farmacéuticas, textiles, metalmecánicas y plásticos donde la disponibilidad de energía y el control de motores no pueden detenerse.
Comercial & Hospitalario
Centros comerciales, cadenas hoteleras, clínicas y quirófanos que exigen transferencia automática ultrarrápida y selectividad total en protecciones.
Infraestructura & Energías Renovables
Cuadros de acople fotovoltaico AC/DC, celdas de inyección a red, estaciones de bombeo de acueductos y subestaciones de distribución.
¿NECESITAS UN TABLERO ELÉCTRICO DISEÑADO A LA MEDIDA?
Nuestros ingenieros especialistas evalúan tus diagramas unifilares y diseñan la solución perfecta para tu proyecto industrial con respaldo y certificación RETIE garantizada.
